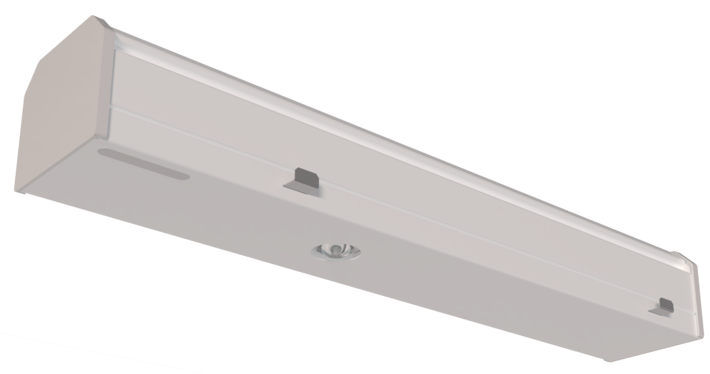

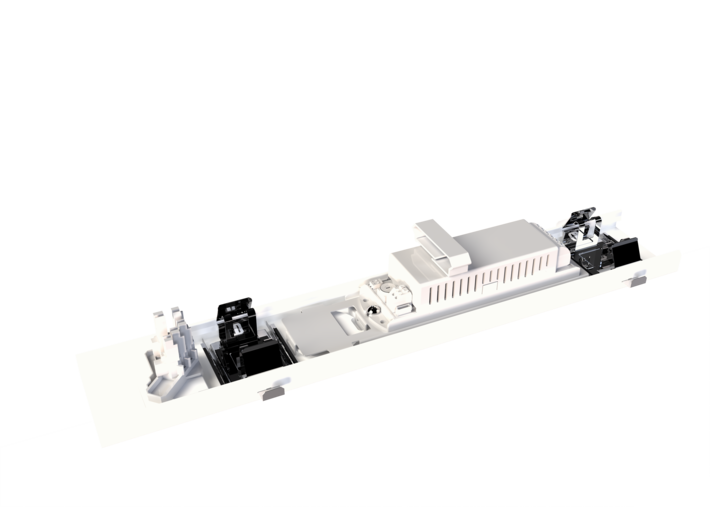

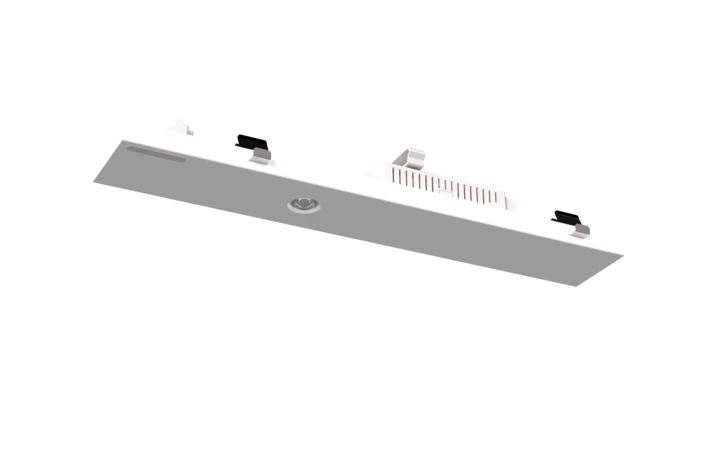

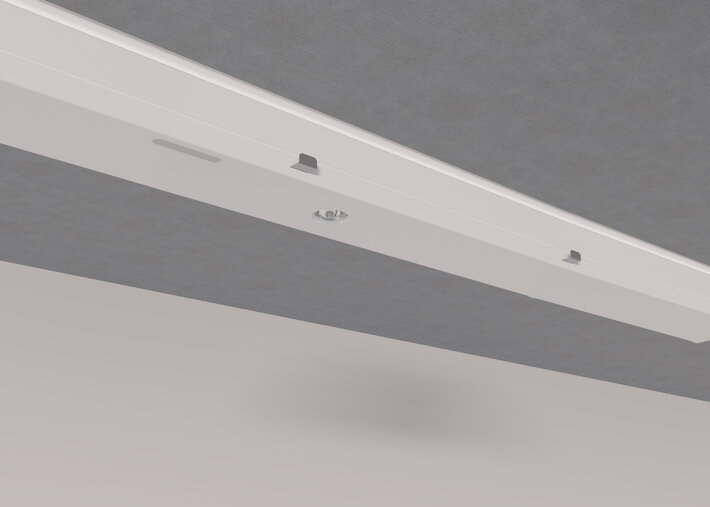

Emergency luminaire with ERT-LED for Trilux E-Line trunking rail profile with 7-wire through wiring. The innovative integrated lens carrier with quick-mounting device enables the flexible use of different lens types depending on the application. Round and corridor lenses are already included in the scope of delivery for each light and enable perfect adaptation to the respective installation situation. Additional lenses for high ceilings are available, too.
Commande et surveillance via un système d'alimentation électrique central.
Données du produit
Type de luminaire
Luminaires de sécurité
Alimentation
systèmes d'alimentation électrique centralisée
Type d'installation
Rail d'alimentation triphasé
Surveillance
Alimentation électrique centrale (ML)
Pictogramme
non
Temps d'autonomie
CPS
Ampoules
LED
Batterie
/
Matériel du bôitier
Métal
Mode de fonctionnement
Commutation d'un seul luminaire
Couleur du bôitier
blanc
Tension d'entréeAC
230 V
Type de protection (IP)
IP20
Fréquence d'entrée
50 / 60 Hz
Résistance aux impacts (IK)
≥ 3
Tension d'entrée CC
216 V
Certification
WEEE, CE
Puissance max.
5,4 W
Classe de protection
1
Puissance DS
5,4 W
Puissance BS
1,1 W
Température ambiante DS
-5 °C à 40 °C
Température ambiante BS
-5 °C à 40 °C

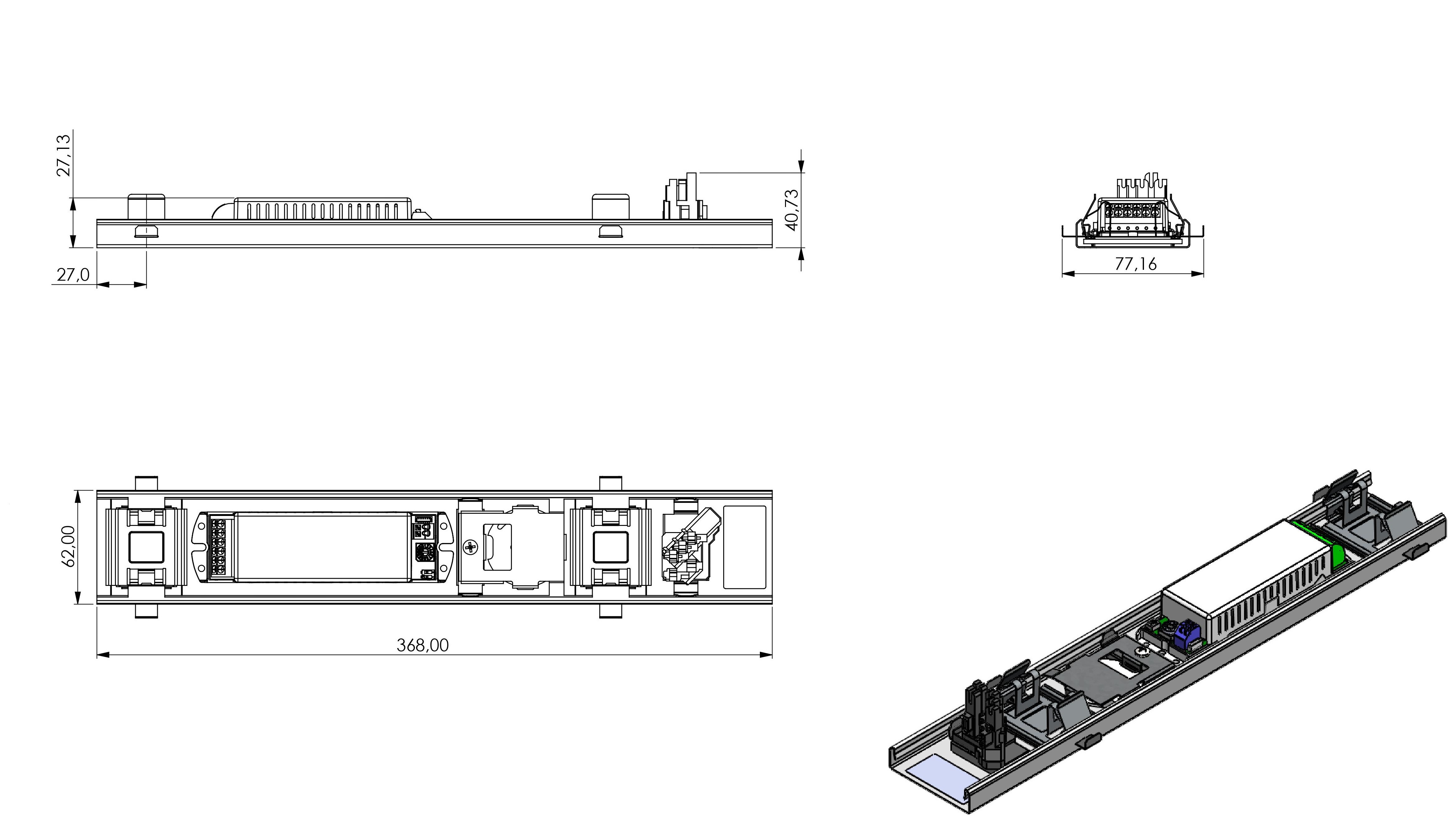

Profondeur
368 mm
Largeur
62 mm
Hauteur
40.7 mm
Poids
0.37
Poids, emballage inclus
0.52
Section de raccordement
2.5 mm²
Entrée de commutation
Oui
Blocage de l'éclairage de secours
non
Connexion de la batterie
non
Fonction de variation
Oui
Flux lumineux réseau
470 lm
Flux lumineux secours
470 lm
Numéro du tarif douanier
94056180
EAN
4260682150448
Type de luminaire
Luminaires de sécurité
Type d'installation
Rail d'alimentation triphasé
Pictogramme
non
Ampoules
LED
Matériel du bôitier
Métal
Couleur du bôitier
blanc
Type de protection (IP)
IP20
Résistance aux impacts (IK)
≥ 3
Certification
WEEE, CE
Classe de protection
1
Alimentation
systèmes d'alimentation électrique centralisée
Surveillance
Alimentation électrique centrale (ML)
Temps d'autonomie
CPS
Batterie
/
Mode de fonctionnement
Commutation d'un seul luminaire
Tension d'entréeAC
230 V
Fréquence d'entrée
50 / 60 Hz
Tension d'entrée CC
216 V
Puissance max.
5,4 W
Puissance DS
5,4 W
Puissance BS
1,1 W
Température ambiante DS
-5 °C à 40 °C
Température ambiante BS
-5 °C à 40 °C
Profondeur
368 mm
Largeur
62 mm
Hauteur
40.7 mm
Poids
0.37
Poids, emballage inclus
0.52
Section de raccordement
2.5 mm²
Entrée de commutation
Oui
Blocage de l'éclairage de secours
non
Connexion de la batterie
non
Fonction de variation
Oui
Flux lumineux réseau
470 lm
Flux lumineux secours
470 lm
Numéro du tarif douanier
94056180
EAN
4260682150448
Domaines d'application recommandés
Les établissements d'enseignement
Lieux de rassemblement
Installations sportives
Parking à étages
Commerce de détail
Hôtellerie et restauration
Immeubles de bureaux
Industrie
Établissements médicaux et de soins
Transports et circulation
DOWNLOADS
Accessoires
text.product-details.lighting-technologie-data

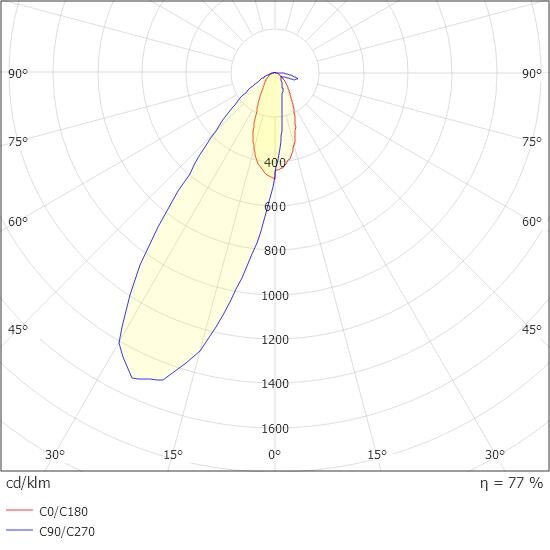

Le tableau d'espacement est basé sur les paramètres suivants :
- l Facteur de maintenance : 0,80
- l Facteur d'éclairage de secours : 1,00
- l Éclairement minimal sur la ligne médiane : 1,00 lx
- l Éclairement minimal sur la moitié de la largeur de la voie d'évacuation : 0,50 lx
- l Diversité sur la ligne médiane max. 40 : 1
- l Largeur de la voie d'évacuation : 2,00 m
| Hauteur de montage |  |
 |
 |
 |
|---|---|---|---|---|
| 2.5 | 1.80 | 3.60 | 6.20 | 2.80 |
| 3 | 2.20 | 4.40 | 7.40 | 2.90 |
| 3.5 | 2.40 | 5.00 | 8.20 | 3.00 |
| 4 | 2.40 | 5.80 | 8.40 | 3.10 |
| 4.5 | 2.40 | 6.40 | 8.80 | 3.20 |
| 5 | 2.40 | 7.20 | 9.00 | 3.30 |
| 5.5 | 2.20 | 7.80 | 9.20 | 3.30 |
| 6 | 2.00 | 8.60 | 9.40 | 3.40 |
| 6.5 | 1.90 | 9.20 | 9.60 | 3.40 |
| 7 | 1.80 | 10.00 | 9.60 | 3.50 |
| 7.5 | 1.70 | 10.60 | 9.80 | 3.50 |
| 8 | 1.70 | 11.40 | 9.80 | 3.50 |
| 8.5 | 1.50 | 12.00 | 9.80 | 3.50 |
| 9 | 1.50 | 12.80 | 10.00 | 3.50 |
| 9.5 | 1.40 | 13.40 | 10.00 | 3.30 |
| 10 | 1.20 | 14.20 | 10.00 | 3.20 |
| 10.5 | 1.10 | 14.80 | 10.00 | 3.00 |
| 11 | 0.90 | 15.60 | 10.00 | 2.70 |
| 11.5 | 0.80 | 16.20 | 10.00 | 2.40 |
| 12 | 0.60 | 17.00 | 10.00 | 2.00 |
| 12.5 | 0.30 | 17.60 | 10.00 | 1.30 |
| 13 | 0.00 | 18.40 | 9.80 | 0.00 |
| 13.5 | 0.00 | 19.00 | 9.60 | 0.00 |
| 14 | 0.00 | 19.80 | 9.40 | 0.00 |
| 14.5 | 0.00 | 20.40 | 9.00 | 0.00 |
| 15 | 0.00 | 21.20 | 8.60 | 0.00 |
| 15.5 | 0.00 | 21.40 | 8.20 | 0.00 |
| 16 | 0.00 | 21.60 | 7.60 | 0.00 |
| 16.5 | 0.00 | 21.80 | 7.00 | 0.00 |
| 17 | 0.00 | 21.80 | 6.20 | 0.00 |
| 17.5 | 0.00 | 22.00 | 5.20 | 0.00 |
| 18 | 0.00 | 22.00 | 3.80 | 0.00 |

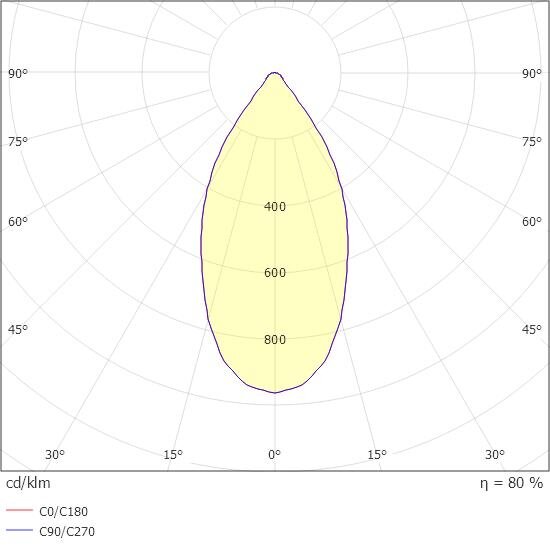

Le tableau d'espacement est basé sur les paramètres suivants :
- l Facteur de maintenance : 0,80
- l Facteur d'éclairage de secours : 1,00
- l Éclairement minimal sur la ligne médiane : 1,00 lx
- l Éclairement minimal sur la moitié de la largeur de la voie d'évacuation : 0,50 lx
- l Diversité sur la ligne médiane max. 40 : 1
- l Largeur de la voie d'évacuation : 2,00 m
| Hauteur de montage | |
|
|
|
|---|---|---|---|---|
| 2.5 | 2.40 | 4.80 | 4.80 | 2.40 |
| 3 | 2.90 | 5.80 | 5.80 | 2.90 |
| 3.5 | 3.20 | 6.80 | 6.80 | 3.20 |
| 4 | 3.50 | 7.80 | 7.80 | 3.50 |
| 4.5 | 3.80 | 8.60 | 8.60 | 3.80 |
| 5 | 4.10 | 9.20 | 9.20 | 4.10 |
| 5.5 | 4.40 | 9.80 | 9.80 | 4.40 |
| 6 | 4.70 | 10.20 | 10.20 | 4.70 |
| 6.5 | 4.90 | 10.80 | 10.80 | 4.90 |
| 7 | 5.10 | 11.40 | 11.40 | 5.10 |
| 7.5 | 5.30 | 12.00 | 12.00 | 5.30 |
| 8 | 5.50 | 12.60 | 12.60 | 5.50 |
| 8.5 | 5.60 | 13.20 | 13.20 | 5.60 |
| 9 | 5.70 | 13.60 | 13.60 | 5.70 |
| 9.5 | 5.70 | 14.00 | 14.00 | 5.70 |
| 10 | 5.80 | 14.40 | 14.40 | 5.80 |
| 10.5 | 5.80 | 14.80 | 14.80 | 5.80 |
| 11 | 5.80 | 15.20 | 15.20 | 5.80 |
| 11.5 | 5.70 | 15.40 | 15.40 | 5.70 |
| 12 | 5.70 | 15.80 | 15.80 | 5.70 |
| 12.5 | 5.60 | 16.00 | 16.00 | 5.60 |
| 13 | 5.50 | 16.00 | 16.00 | 5.50 |
| 13.5 | 5.40 | 16.20 | 16.20 | 5.40 |
| 14 | 5.20 | 16.40 | 16.40 | 5.20 |
| 14.5 | 5.00 | 16.40 | 16.40 | 5.00 |
| 15 | 4.90 | 16.40 | 16.40 | 4.90 |
| 15.5 | 4.70 | 16.40 | 16.40 | 4.70 |
| 16 | 4.40 | 16.20 | 16.20 | 4.40 |
| 16.5 | 4.10 | 16.20 | 16.20 | 4.10 |
| 17 | 3.80 | 16.00 | 16.00 | 3.80 |
| 17.5 | 3.40 | 15.80 | 15.80 | 3.40 |
| 18 | 2.90 | 15.60 | 15.60 | 2.90 |
| 18.5 | 2.10 | 15.40 | 15.40 | 2.10 |
| 19 | 0.30 | 15.20 | 15.20 | 0.30 |
| 19.5 | 0.00 | 14.80 | 14.80 | 0.00 |
| 20 | 0.00 | 14.60 | 14.60 | 0.00 |

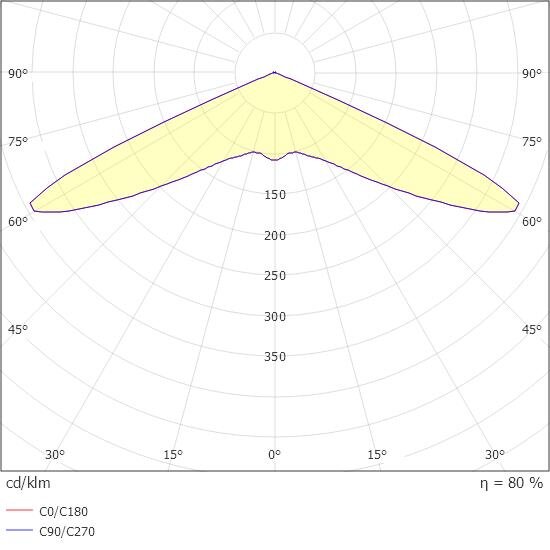

Le tableau d'espacement est basé sur les paramètres suivants :
- l Facteur de maintenance : 0,80
- l Facteur d'éclairage de secours : 1,00
- l Éclairement minimal sur la ligne médiane : 1,00 lx
- l Éclairement minimal sur la moitié de la largeur de la voie d'évacuation : 0,50 lx
- l Diversité sur la ligne médiane max. 40 : 1
- l Largeur de la voie d'évacuation : 2,00 m
| Hauteur de montage | |
|
|
|
|---|---|---|---|---|
| 2.5 | 5.40 | 11.60 | 11.60 | 5.40 |
| 3 | 6.20 | 13.40 | 13.40 | 6.20 |
| 3.5 | 6.80 | 15.20 | 15.20 | 6.80 |
| 4 | 7.00 | 16.80 | 16.80 | 7.00 |
| 4.5 | 6.70 | 18.20 | 18.20 | 6.70 |
| 5 | 5.70 | 19.20 | 19.20 | 5.70 |
| 5.5 | 3.50 | 19.60 | 19.60 | 3.50 |
| 6 | 1.20 | 19.40 | 19.40 | 1.20 |
| 6.5 | 0.00 | 18.40 | 18.40 | 0.00 |
| 7 | 0.00 | 16.40 | 16.40 | 0.00 |
| 7.5 | 0.00 | 12.60 | 12.60 | 0.00 |
| 8 | 0.00 | 7.80 | 7.80 | 0.00 |
| 8.5 | 0.00 | 3.40 | 3.40 | 0.00 |
| 9 | 0.00 | 0.40 | 0.40 | 0.00 |

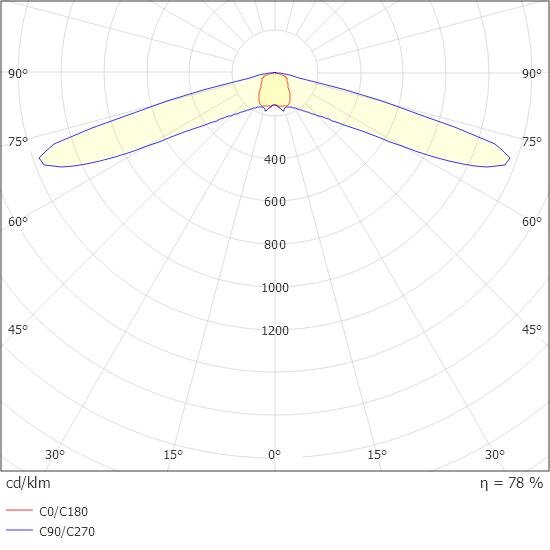

Le tableau d'espacement est basé sur les paramètres suivants :
- l Facteur de maintenance : 0,80
- l Facteur d'éclairage de secours : 1,00
- l Éclairement minimal sur la ligne médiane : 1,00 lx
- l Éclairement minimal sur la moitié de la largeur de la voie d'évacuation : 0,50 lx
- l Diversité sur la ligne médiane max. 40 : 1
- l Largeur de la voie d'évacuation : 2,00 m
| Hauteur de montage | |
|
|
|
|---|---|---|---|---|
| 2.5 | 8.60 | 19.00 | 8.80 | 3.40 |
| 3 | 9.70 | 21.60 | 9.20 | 3.50 |
| 3.5 | 10.80 | 24.20 | 9.40 | 3.50 |
| 4 | 11.40 | 26.40 | 9.60 | 3.60 |
| 4.5 | 11.70 | 28.60 | 9.80 | 3.60 |
| 5 | 11.90 | 30.40 | 9.80 | 3.60 |
| 5.5 | 11.50 | 31.80 | 10.00 | 3.60 |
| 6 | 6.70 | 32.80 | 10.20 | 3.50 |
| 6.5 | 5.20 | 33.40 | 10.20 | 3.30 |
| 7 | 3.50 | 33.60 | 10.20 | 2.90 |
| 7.5 | 2.40 | 33.20 | 10.20 | 1.60 |
| 8 | 0.00 | 25.40 | 10.20 | 0.00 |
| 8.5 | 0.00 | 18.80 | 10.00 | 0.00 |
| 9 | 0.00 | 15.80 | 9.40 | 0.00 |
| 9.5 | 0.00 | 12.60 | 8.80 | 0.00 |
| 10 | 0.00 | 9.20 | 8.00 | 0.00 |
| 10.5 | 0.00 | 7.00 | 6.00 | 0.00 |
