Fluchtwegleuchte mit ERT-LED für Trilux E-Line Tragschienenprofil 07650 mit 7 Drähten. Der innovative integrierte Linsenträger mit Schnellmontagevorrichtung ermöglicht den flexiblen Einsatz unterschiedlicher Linsentypen je nach Anwendungsfall. Rund- und Flurlinse sind bei jeder Leuchte bereits im Lieferumfang enthalten und machen eine perfekte Anpassung an die jeweilige Montagesituation möglich. Weitere Linsen z.B. für hohe Decken sind seperat erhältlich.
Steuerung und Überwachung über zentrales Stromversorgungssystem.
Produktdaten
Leuchtentyp
Sicherheitsleuchte
Versorgung
zentrale Stromversorgungssysteme
Montageart
3-Phasen-Stromschiene
Überwachung
Zentrale Stromversorgung (ML)
Piktogramm
Nein
Überbrückungszeit
CPS
Leuchtmittel
LED
Batterie
/
Gehäusematerial
Metall
Betriebsart
Einzelleuchtenschaltung
Gehäusefarbe
weiß
Eingangsspannung AC
230 V
Schutzart (IP)
IP20
Eingangsfrequenz
50 / 60 Hz
Schlagfestigkeit (IK)
≥ 3
Eingangsspannung DC
216 V
Zertifizierung
WEEE, CE
Leistung max.
5,4 W
Schutzklasse
1
Leistung DS
5,4 W
Leistung BS
1,1 W
Umgebungstemperatur DS
-5 °C bis 40 °C
Umgebungstemperatur BS
-5 °C bis 40 °C

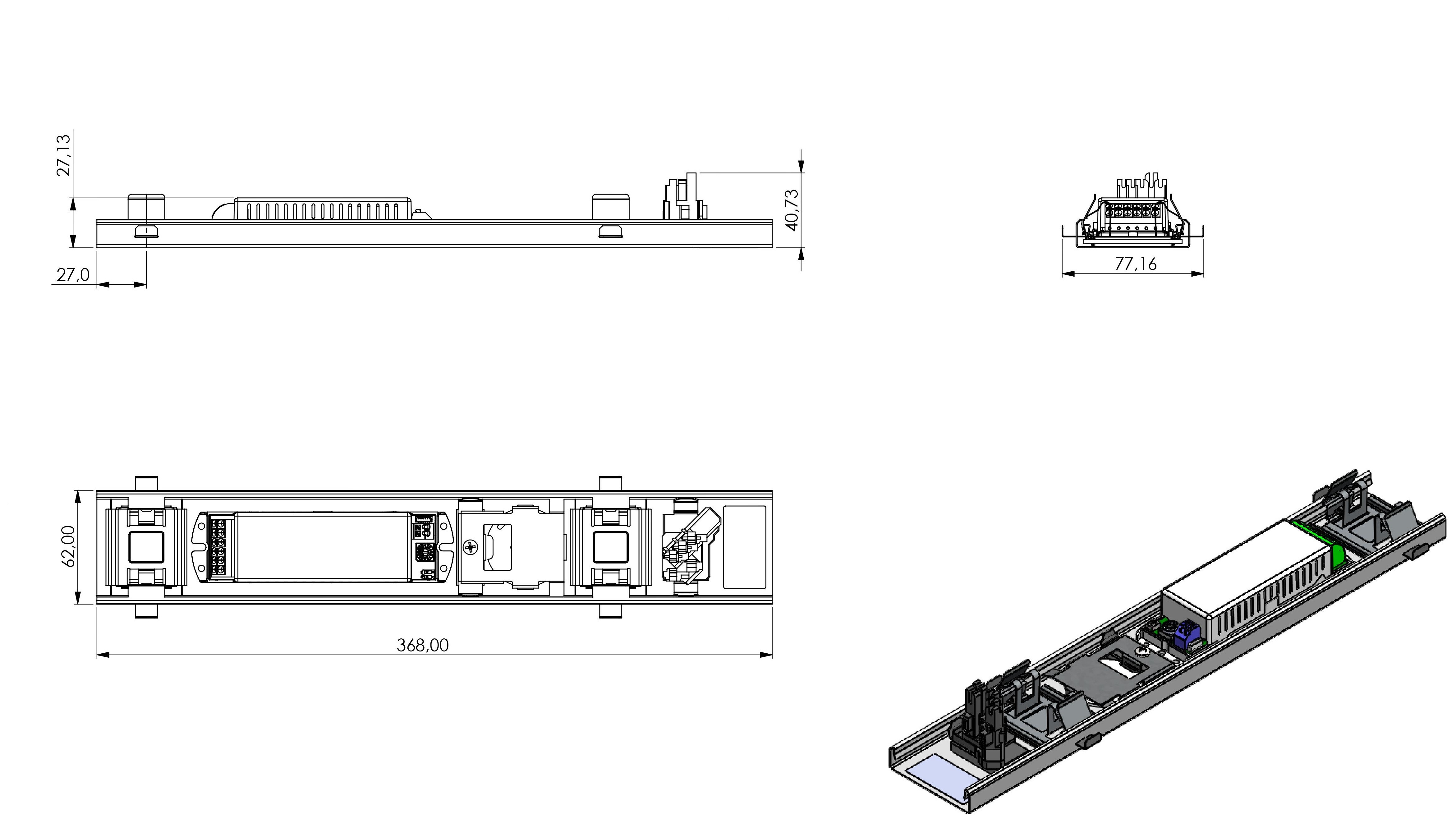

Tiefe
368 mm
Breite
62 mm
Höhe
40.7 mm
Gewicht
0.37
Gewicht inkl. Verpackung
0.52
Anschlussquerschnitt
2.5 mm²
Schalteingang
Ja
Notlichtblockierung
Nein
Batterieanschluss
Nein
Dimmfunktion
Ja
Lichtstrom Netz
470 lm
Lichtstrom Not
470 lm
Zolltarifnummer
94056180
EAN
4260682150448
Leuchtentyp
Sicherheitsleuchte
Montageart
3-Phasen-Stromschiene
Piktogramm
Nein
Leuchtmittel
LED
Gehäusematerial
Metall
Gehäusefarbe
weiß
Schutzart (IP)
IP20
Schlagfestigkeit (IK)
≥ 3
Zertifizierung
WEEE, CE
Schutzklasse
1
Versorgung
zentrale Stromversorgungssysteme
Überwachung
Zentrale Stromversorgung (ML)
Überbrückungszeit
CPS
Batterie
/
Betriebsart
Einzelleuchtenschaltung
Eingangsspannung AC
230 V
Eingangsfrequenz
50 / 60 Hz
Eingangsspannung DC
216 V
Leistung max.
5,4 W
Leistung DS
5,4 W
Leistung BS
1,1 W
Umgebungstemperatur DS
-5 °C bis 40 °C
Umgebungstemperatur BS
-5 °C bis 40 °C
Tiefe
368 mm
Breite
62 mm
Höhe
40.7 mm
Gewicht
0.37
Gewicht inkl. Verpackung
0.52
Anschlussquerschnitt
2.5 mm²
Schalteingang
Ja
Notlichtblockierung
Nein
Batterieanschluss
Nein
Dimmfunktion
Ja
Lichtstrom Netz
470 lm
Lichtstrom Not
470 lm
Zolltarifnummer
94056180
EAN
4260682150448
Empfohlene Anwendungsgebiete
Bildungseinrichtungen
Versammlungsstätten
Sportstätten
Parkhaus
Einzelhandel
Hotel & Gastronomie
Bürogebäude
Industrie
Medizin- & Pflegeeinrichtungen
Transport & Verkehr
DOWNLOADS
Zubehör
LIchtberechnung
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe |  |
 |
 |
 |
|---|---|---|---|---|
| 2.5 | 1.80 | 3.60 | 6.20 | 2.80 |
| 3 | 2.20 | 4.40 | 7.40 | 2.90 |
| 3.5 | 2.40 | 5.00 | 8.20 | 3.00 |
| 4 | 2.40 | 5.80 | 8.40 | 3.10 |
| 4.5 | 2.40 | 6.40 | 8.80 | 3.20 |
| 5 | 2.40 | 7.20 | 9.00 | 3.30 |
| 5.5 | 2.20 | 7.80 | 9.20 | 3.30 |
| 6 | 2.00 | 8.60 | 9.40 | 3.40 |
| 6.5 | 1.90 | 9.20 | 9.60 | 3.40 |
| 7 | 1.80 | 10.00 | 9.60 | 3.50 |
| 7.5 | 1.70 | 10.60 | 9.80 | 3.50 |
| 8 | 1.70 | 11.40 | 9.80 | 3.50 |
| 8.5 | 1.50 | 12.00 | 9.80 | 3.50 |
| 9 | 1.50 | 12.80 | 10.00 | 3.50 |
| 9.5 | 1.40 | 13.40 | 10.00 | 3.30 |
| 10 | 1.20 | 14.20 | 10.00 | 3.20 |
| 10.5 | 1.10 | 14.80 | 10.00 | 3.00 |
| 11 | 0.90 | 15.60 | 10.00 | 2.70 |
| 11.5 | 0.80 | 16.20 | 10.00 | 2.40 |
| 12 | 0.60 | 17.00 | 10.00 | 2.00 |
| 12.5 | 0.30 | 17.60 | 10.00 | 1.30 |
| 13 | 0.00 | 18.40 | 9.80 | 0.00 |
| 13.5 | 0.00 | 19.00 | 9.60 | 0.00 |
| 14 | 0.00 | 19.80 | 9.40 | 0.00 |
| 14.5 | 0.00 | 20.40 | 9.00 | 0.00 |
| 15 | 0.00 | 21.20 | 8.60 | 0.00 |
| 15.5 | 0.00 | 21.40 | 8.20 | 0.00 |
| 16 | 0.00 | 21.60 | 7.60 | 0.00 |
| 16.5 | 0.00 | 21.80 | 7.00 | 0.00 |
| 17 | 0.00 | 21.80 | 6.20 | 0.00 |
| 17.5 | 0.00 | 22.00 | 5.20 | 0.00 |
| 18 | 0.00 | 22.00 | 3.80 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 2.40 | 4.80 | 4.80 | 2.40 |
| 3 | 2.90 | 5.80 | 5.80 | 2.90 |
| 3.5 | 3.20 | 6.80 | 6.80 | 3.20 |
| 4 | 3.50 | 7.80 | 7.80 | 3.50 |
| 4.5 | 3.80 | 8.60 | 8.60 | 3.80 |
| 5 | 4.10 | 9.20 | 9.20 | 4.10 |
| 5.5 | 4.40 | 9.80 | 9.80 | 4.40 |
| 6 | 4.70 | 10.20 | 10.20 | 4.70 |
| 6.5 | 4.90 | 10.80 | 10.80 | 4.90 |
| 7 | 5.10 | 11.40 | 11.40 | 5.10 |
| 7.5 | 5.30 | 12.00 | 12.00 | 5.30 |
| 8 | 5.50 | 12.60 | 12.60 | 5.50 |
| 8.5 | 5.60 | 13.20 | 13.20 | 5.60 |
| 9 | 5.70 | 13.60 | 13.60 | 5.70 |
| 9.5 | 5.70 | 14.00 | 14.00 | 5.70 |
| 10 | 5.80 | 14.40 | 14.40 | 5.80 |
| 10.5 | 5.80 | 14.80 | 14.80 | 5.80 |
| 11 | 5.80 | 15.20 | 15.20 | 5.80 |
| 11.5 | 5.70 | 15.40 | 15.40 | 5.70 |
| 12 | 5.70 | 15.80 | 15.80 | 5.70 |
| 12.5 | 5.60 | 16.00 | 16.00 | 5.60 |
| 13 | 5.50 | 16.00 | 16.00 | 5.50 |
| 13.5 | 5.40 | 16.20 | 16.20 | 5.40 |
| 14 | 5.20 | 16.40 | 16.40 | 5.20 |
| 14.5 | 5.00 | 16.40 | 16.40 | 5.00 |
| 15 | 4.90 | 16.40 | 16.40 | 4.90 |
| 15.5 | 4.70 | 16.40 | 16.40 | 4.70 |
| 16 | 4.40 | 16.20 | 16.20 | 4.40 |
| 16.5 | 4.10 | 16.20 | 16.20 | 4.10 |
| 17 | 3.80 | 16.00 | 16.00 | 3.80 |
| 17.5 | 3.40 | 15.80 | 15.80 | 3.40 |
| 18 | 2.90 | 15.60 | 15.60 | 2.90 |
| 18.5 | 2.10 | 15.40 | 15.40 | 2.10 |
| 19 | 0.30 | 15.20 | 15.20 | 0.30 |
| 19.5 | 0.00 | 14.80 | 14.80 | 0.00 |
| 20 | 0.00 | 14.60 | 14.60 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 5.40 | 11.60 | 11.60 | 5.40 |
| 3 | 6.20 | 13.40 | 13.40 | 6.20 |
| 3.5 | 6.80 | 15.20 | 15.20 | 6.80 |
| 4 | 7.00 | 16.80 | 16.80 | 7.00 |
| 4.5 | 6.70 | 18.20 | 18.20 | 6.70 |
| 5 | 5.70 | 19.20 | 19.20 | 5.70 |
| 5.5 | 3.50 | 19.60 | 19.60 | 3.50 |
| 6 | 1.20 | 19.40 | 19.40 | 1.20 |
| 6.5 | 0.00 | 18.40 | 18.40 | 0.00 |
| 7 | 0.00 | 16.40 | 16.40 | 0.00 |
| 7.5 | 0.00 | 12.60 | 12.60 | 0.00 |
| 8 | 0.00 | 7.80 | 7.80 | 0.00 |
| 8.5 | 0.00 | 3.40 | 3.40 | 0.00 |
| 9 | 0.00 | 0.40 | 0.40 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 8.60 | 19.00 | 8.80 | 3.40 |
| 3 | 9.70 | 21.60 | 9.20 | 3.50 |
| 3.5 | 10.80 | 24.20 | 9.40 | 3.50 |
| 4 | 11.40 | 26.40 | 9.60 | 3.60 |
| 4.5 | 11.70 | 28.60 | 9.80 | 3.60 |
| 5 | 11.90 | 30.40 | 9.80 | 3.60 |
| 5.5 | 11.50 | 31.80 | 10.00 | 3.60 |
| 6 | 6.70 | 32.80 | 10.20 | 3.50 |
| 6.5 | 5.20 | 33.40 | 10.20 | 3.30 |
| 7 | 3.50 | 33.60 | 10.20 | 2.90 |
| 7.5 | 2.40 | 33.20 | 10.20 | 1.60 |
| 8 | 0.00 | 25.40 | 10.20 | 0.00 |
| 8.5 | 0.00 | 18.80 | 10.00 | 0.00 |
| 9 | 0.00 | 15.80 | 9.40 | 0.00 |
| 9.5 | 0.00 | 12.60 | 8.80 | 0.00 |
| 10 | 0.00 | 9.20 | 8.00 | 0.00 |
| 10.5 | 0.00 | 7.00 | 6.00 | 0.00 |
