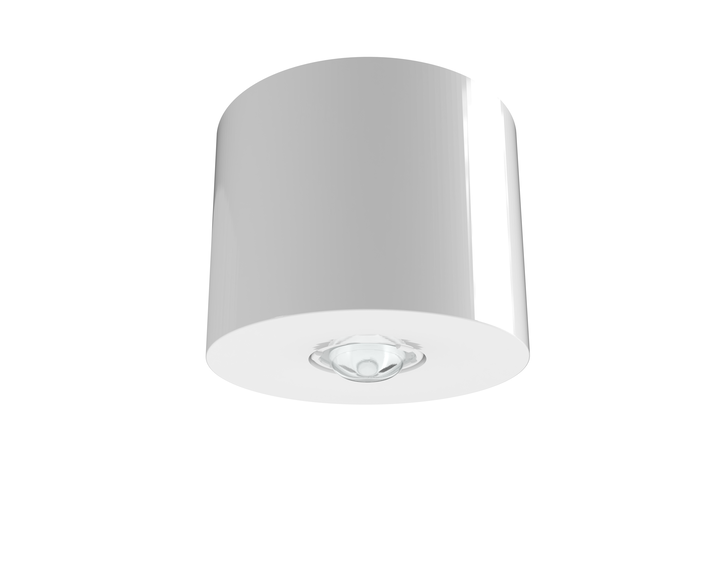

Die kompakte LED-Sicherheitsleuchte IADL aus Zink-Druckguss ist zum Anschluss an Zentralbatterieanlagen CC24 vorgesehen. Der innovative integrierte Linsenträger mit Schnellmontagevorrichtung ermöglicht den flexiblen Einsatz unterschiedlicher Linsentypen je nach Anwendungsfall. Rund- und Flurlinse sind bei jeder Leuchte bereits im Lieferumfang enthalten und machen eine perfekte Anpassung an die jeweilige Montagesituation möglich.
Zentrale Steuerung und Überwachung mit standardisiertem Feldbus DALI 2
Produktdaten
Leuchtentyp
Sicherheitsleuchte
Versorgung
zentrale Stromversorgungssysteme
Montageart
Deckenaufbau
Überwachung
DALI
Piktogramm
Nein
Überbrückungszeit
CPS
Leuchtmittel
LED
Batterie
/
Gehäusematerial
Zink-Druckguss
Betriebsart
Bereitschaftsschaltung / Dauerschaltung
Gehäusefarbe
weiß
Eingangsspannung AC
24 V
Schutzart (IP)
IP40
Leistung max.
1,5 W
Schlagfestigkeit (IK)
6
Leistung DS
1,5 W
Zertifizierung
CE, WEEE
Leistung BS
0,4 W
Schutzklasse
3
Umgebungstemperatur DS
-5 °C bis 40 °C
Umgebungstemperatur BS
-5 °C bis 40 °C
Höhe
44 mm
Durchmesser
57 mm
Gewicht
0.54
Gewicht inkl. Verpackung
0.57
Anschlussquerschnitt
2.5 mm²
Schalteingang
Nein
Notlichtblockierung
Nein
Batterieanschluss
Nein
Dimmfunktion
Ja
Lichtstrom Netz
140 lm
Lichtstrom Not
140 lm
Zolltarifnummer
94056180
GTIN
4260682159533
Leuchtentyp
Sicherheitsleuchte
Montageart
Deckenaufbau
Piktogramm
Nein
Leuchtmittel
LED
Gehäusematerial
Zink-Druckguss
Gehäusefarbe
weiß
Schutzart (IP)
IP40
Schlagfestigkeit (IK)
6
Zertifizierung
CE, WEEE
Schutzklasse
3
Versorgung
zentrale Stromversorgungssysteme
Überwachung
DALI
Überbrückungszeit
CPS
Batterie
/
Betriebsart
Bereitschaftsschaltung / Dauerschaltung
Eingangsspannung AC
24 V
Leistung max.
1,5 W
Leistung DS
1,5 W
Leistung BS
0,4 W
Umgebungstemperatur DS
-5 °C bis 40 °C
Umgebungstemperatur BS
-5 °C bis 40 °C
Höhe
44 mm
Durchmesser
57 mm
Gewicht
0.54
Gewicht inkl. Verpackung
0.57
Anschlussquerschnitt
2.5 mm²
Schalteingang
Nein
Notlichtblockierung
Nein
Batterieanschluss
Nein
Dimmfunktion
Ja
Lichtstrom Netz
140 lm
Lichtstrom Not
140 lm
Zolltarifnummer
94056180
GTIN
4260682159533
Empfohlene Anwendungsgebiete
Bildungseinrichtungen
Versammlungsstätten
Sportstätten
Parkhaus
Einzelhandel
Hotel & Gastronomie
Bürogebäude
Industrie
Medizin- & Pflegeeinrichtungen
Transport & Verkehr
DOWNLOADS
LIchtberechnung
Fluchtwegausleuchtung
| Montagehöhe |  |
 |
 |
 |
|---|---|---|---|---|
| 2.5 | 2.00 | 4.66 | 4.66 | 2.00 |
| 3 | 2.30 | 5.24 | 5.24 | 2.30 |
| 3.5 | 2.60 | 5.79 | 5.79 | 2.60 |
| 4 | 2.80 | 6.39 | 6.39 | 2.80 |
| 4.5 | 2.90 | 6.94 | 6.94 | 2.90 |
| 5 | 3.00 | 7.42 | 7.42 | 3.00 |
| 5.5 | 3.00 | 7.84 | 7.84 | 3.00 |
| 6 | 3.00 | 8.16 | 8.16 | 3.00 |
| 6.5 | 3.00 | 8.41 | 8.41 | 3.00 |
| 7 | 2.90 | 8.60 | 8.60 | 2.90 |
| 7.5 | 2.70 | 8.72 | 8.72 | 2.70 |
| 8 | 2.60 | 8.74 | 8.74 | 2.60 |
| 8.5 | 2.40 | 8.69 | 8.69 | 2.40 |
| 9 | 2.10 | 8.58 | 8.58 | 2.10 |
| 9.5 | 1.70 | 8.42 | 8.42 | 1.70 |
| 10 | 1.00 | 8.20 | 8.20 | 1.00 |
| 10.5 | 0.00 | 7.93 | 7.93 | 0.00 |
| 11 | 0.00 | 7.61 | 7.61 | 0.00 |
| 11.5 | 0.00 | 6.86 | 6.86 | 0.00 |
| 12 | 0.00 | 5.93 | 5.93 | 0.00 |
| 12.5 | 0.00 | 5.09 | 5.09 | 0.00 |
| 13 | 0.00 | 4.34 | 4.34 | 0.00 |
| 13.5 | 0.00 | 3.60 | 3.60 | 0.00 |
| 14 | 0.00 | 2.57 | 2.57 | 0.00 |
Flächenausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.63 | 4.46 | 4.46 | 1.64 |
| 3 | 1.84 | 4.80 | 4.80 | 1.85 |
| 3.5 | 1.98 | 5.13 | 5.13 | 1.99 |
| 4 | 2.19 | 5.55 | 5.55 | 2.21 |
| 4.5 | 2.40 | 6.06 | 6.06 | 2.42 |
| 5 | 2.55 | 6.53 | 6.53 | 2.56 |
| 5.5 | 2.69 | 6.94 | 6.94 | 2.70 |
| 6 | 2.83 | 7.34 | 7.34 | 2.85 |
| 6.5 | 2.90 | 7.66 | 7.66 | 2.92 |
| 7 | 2.97 | 8.13 | 8.13 | 2.99 |
| 7.5 | 3.04 | 8.53 | 8.53 | 3.06 |
| 8 | 3.04 | 8.93 | 8.93 | 3.06 |
| 8.5 | 2.97 | 9.35 | 9.35 | 2.99 |
| 9 | 2.97 | 9.69 | 9.69 | 2.99 |
| 9.5 | 2.90 | 10.04 | 10.04 | 2.92 |
| 10 | 2.83 | 10.41 | 10.41 | 2.85 |
| 10.5 | 2.69 | 10.68 | 10.68 | 2.70 |
| 11 | 2.62 | 10.97 | 10.97 | 2.63 |
| 11.5 | 2.48 | 11.15 | 11.15 | 2.49 |
| 12 | 2.26 | 11.44 | 11.44 | 2.28 |
| 12.5 | 2.05 | 11.62 | 11.62 | 2.06 |
| 13 | 1.84 | 11.71 | 11.71 | 1.85 |
| 13.5 | 1.49 | 11.51 | 11.51 | 1.49 |
| 14 | 0.92 | 11.31 | 11.31 | 0.93 |
| 14.5 | 0.00 | 11.01 | 11.01 | 0.00 |
| 15 | 0.00 | 10.72 | 10.72 | 0.00 |
| 15.5 | 0.00 | 10.42 | 10.42 | 0.00 |
| 16 | 0.00 | 10.02 | 10.02 | 0.00 |
| 16.5 | 0.00 | 9.62 | 9.62 | 0.00 |
| 17 | 0.00 | 9.13 | 9.13 | 0.00 |
| 17.5 | 0.00 | 8.53 | 8.53 | 0.00 |
| 18 | 0.00 | 7.84 | 7.84 | 0.00 |
| 18.5 | 0.00 | 7.14 | 7.14 | 0.00 |
| 19 | 0.00 | 6.10 | 6.10 | 0.00 |
| 19.5 | 0.00 | 4.63 | 4.63 | 0.00 |
| 20 | 0.00 | 2.23 | 2.23 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
Berechnung basiert auf der RELUX-Onlineschnittstelle.
Fluchtwegausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.10 | 3.45 | 10.16 | 4.10 |
| 3 | 1.20 | 3.21 | 11.05 | 4.40 |
| 3.5 | 1.20 | 3.21 | 11.79 | 4.60 |
| 4 | 1.30 | 3.39 | 12.35 | 4.70 |
| 4.5 | 1.40 | 3.50 | 12.82 | 4.80 |
| 5 | 1.40 | 3.59 | 13.14 | 4.70 |
| 5.5 | 1.40 | 3.79 | 13.39 | 4.70 |
| 6 | 1.40 | 3.95 | 13.54 | 4.60 |
| 6.5 | 1.40 | 4.07 | 13.59 | 4.40 |
| 7 | 1.30 | 4.13 | 13.58 | 4.10 |
| 7.5 | 1.20 | 4.16 | 13.49 | 3.70 |
| 8 | 1.00 | 4.16 | 13.34 | 3.20 |
| 8.5 | 0.80 | 4.12 | 13.04 | 2.40 |
| 9 | 0.20 | 4.04 | 12.68 | 0.90 |
| 9.5 | 0.00 | 3.91 | 12.17 | 0.00 |
| 10 | 0.00 | 3.41 | 11.55 | 0.00 |
| 10.5 | 0.00 | 3.04 | 9.72 | 0.00 |
| 11 | 0.00 | 2.65 | 8.23 | 0.00 |
| 11.5 | 0.00 | 2.26 | 6.82 | 0.00 |
| 12 | 0.00 | 1.81 | 5.34 | 0.00 |
| 12.5 | 0.00 | 1.31 | 3.52 | 0.00 |
Flächenausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.30 | 3.71 | 9.02 | 3.15 |
| 3 | 1.40 | 3.89 | 10.39 | 4.49 |
| 3.5 | 1.44 | 4.03 | 11.84 | 4.90 |
| 4 | 1.53 | 4.18 | 14.33 | 4.97 |
| 4.5 | 1.61 | 4.38 | 15.84 | 5.07 |
| 5 | 1.60 | 4.48 | 16.44 | 5.16 |
| 5.5 | 1.68 | 4.68 | 17.03 | 5.14 |
| 6 | 1.74 | 4.78 | 17.53 | 4.91 |
| 6.5 | 1.79 | 4.88 | 17.93 | 4.71 |
| 7 | 1.83 | 4.98 | 18.23 | 4.86 |
| 7.5 | 1.80 | 5.18 | 18.43 | 4.67 |
| 8 | 1.81 | 5.38 | 18.63 | 4.67 |
| 8.5 | 1.80 | 5.48 | 18.73 | 4.50 |
| 9 | 1.71 | 5.58 | 18.83 | 4.39 |
| 9.5 | 1.68 | 5.68 | 18.83 | 4.05 |
| 10 | 1.60 | 5.68 | 18.83 | 3.87 |
| 10.5 | 1.45 | 5.78 | 18.73 | 3.74 |
| 11 | 1.32 | 5.68 | 18.53 | 3.25 |
| 11.5 | 1.16 | 5.68 | 18.33 | 2.89 |
| 12 | 0.96 | 5.68 | 17.93 | 2.21 |
| 12.5 | 0.40 | 5.58 | 17.63 | 1.57 |
| 13 | 0.00 | 5.48 | 17.13 | 0.00 |
| 13.5 | 0.00 | 5.28 | 16.54 | 0.00 |
| 14 | 0.00 | 5.08 | 15.94 | 0.00 |
| 14.5 | 0.00 | 4.88 | 15.14 | 0.00 |
| 15 | 0.00 | 4.58 | 14.24 | 0.00 |
| 15.5 | 0.00 | 4.28 | 13.25 | 0.00 |
| 16 | 0.00 | 3.97 | 12.10 | 0.00 |
| 16.5 | 0.00 | 3.57 | 10.62 | 0.00 |
| 17 | 0.00 | 3.18 | 8.73 | 0.00 |
| 17.5 | 0.00 | 1.97 | 5.91 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
Berechnung basiert auf der RELUX-Onlineschnittstelle.
Fluchtwegausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.80 | 4.67 | 5.41 | 1.20 |
| 3 | 1.90 | 4.90 | 5.81 | 1.10 |
| 3.5 | 1.90 | 5.05 | 6.14 | 0.90 |
| 4 | 1.90 | 5.18 | 6.31 | 0.90 |
| 4.5 | 1.90 | 5.25 | 6.47 | 0.80 |
| 5 | 1.80 | 5.34 | 6.67 | 0.70 |
| 5.5 | 1.60 | 5.36 | 6.97 | 0.60 |
| 6 | 1.40 | 5.33 | 7.35 | 0.40 |
| 6.5 | 1.00 | 5.25 | 7.65 | 0.20 |
| 7 | 0.00 | 5.11 | 7.95 | 0.00 |
| 7.5 | 0.00 | 4.67 | 8.25 | 0.00 |
| 8 | 0.00 | 3.79 | 8.47 | 0.00 |
| 8.5 | 0.00 | 3.31 | 8.62 | 0.00 |
| 9 | 0.00 | 2.70 | 8.70 | 0.00 |
| 9.5 | 0.00 | 1.91 | 8.77 | 0.00 |
| 10 | 0.00 | 0.14 | 0.00 | 0.00 |
Flächenausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.20 | 4.67 | 6.04 | 1.21 |
| 3 | 1.23 | 4.94 | 6.61 | 1.18 |
| 3.5 | 1.20 | 5.23 | 7.16 | 1.21 |
| 4 | 1.15 | 5.44 | 7.72 | 1.19 |
| 4.5 | 1.13 | 5.61 | 8.21 | 1.13 |
| 5 | 1.13 | 5.74 | 8.70 | 1.12 |
| 5.5 | 1.07 | 5.91 | 9.02 | 1.06 |
| 6 | 1.01 | 5.93 | 9.42 | 1.01 |
| 6.5 | 0.97 | 5.93 | 9.75 | 0.89 |
| 7 | 1.21 | 5.95 | 10.06 | 0.72 |
| 7.5 | 1.15 | 5.87 | 10.23 | 0.61 |
| 8 | 0.98 | 5.78 | 10.39 | 0.52 |
| 8.5 | 0.79 | 5.69 | 10.62 | 0.38 |
| 9 | 0.51 | 5.67 | 10.87 | 0.22 |
| 9.5 | 0.08 | 5.56 | 11.12 | 0.06 |
| 10 | 0.00 | 5.38 | 11.37 | 0.00 |
| 10.5 | 0.00 | 5.15 | 11.67 | 0.00 |
| 11 | 0.00 | 4.93 | 11.90 | 0.00 |
| 11.5 | 0.00 | 4.72 | 12.11 | 0.00 |
| 12 | 0.00 | 4.33 | 12.45 | 0.00 |
| 12.5 | 0.00 | 3.87 | 12.78 | 0.00 |
| 13 | 0.00 | 3.23 | 13.18 | 0.00 |
| 13.5 | 0.00 | 2.25 | 13.65 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
Berechnung basiert auf der RELUX-Onlineschnittstelle.
Fluchtwegausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.90 | 5.23 | 15.66 | 6.30 |
| 3 | 1.90 | 5.33 | 17.11 | 6.10 |
| 3.5 | 1.70 | 5.41 | 15.83 | 2.70 |
| 4 | 1.00 | 5.43 | 15.04 | 1.20 |
| 4.5 | 0.00 | 4.45 | 10.65 | 0.00 |
| 5 | 0.00 | 3.60 | 7.47 | 0.00 |
| 5.5 | 0.00 | 2.93 | 3.15 | 0.00 |
Flächenausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 1.51 | 4.12 | 10.40 | 2.28 |
| 3 | 1.58 | 4.38 | 12.16 | 2.54 |
| 3.5 | 1.64 | 4.64 | 14.12 | 2.63 |
| 4 | 1.68 | 4.79 | 15.36 | 2.61 |
| 4.5 | 1.65 | 4.92 | 16.08 | 2.27 |
| 5 | 1.54 | 5.04 | 16.80 | 1.97 |
| 5.5 | 1.36 | 4.98 | 16.60 | 1.48 |
| 6 | 0.00 | 5.24 | 13.36 | 0.00 |
| 6.5 | 0.00 | 6.16 | 11.29 | 0.00 |
| 7 | 0.00 | 6.65 | 10.12 | 0.00 |
| 7.5 | 0.00 | 5.75 | 6.75 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
Berechnung basiert auf der RELUX-Onlineschnittstelle.
Fluchtwegausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 3.40 | 9.65 | 9.65 | 3.40 |
| 3 | 1.60 | 9.18 | 9.18 | 1.60 |
| 3.5 | 0.00 | 8.16 | 8.16 | 0.00 |
| 4 | 0.00 | 6.83 | 6.83 | 0.00 |
| 4.5 | 0.00 | 2.20 | 2.20 | 0.00 |
Flächenausleuchtung
| Montagehöhe | |
|
|
|
|---|---|---|---|---|
| 2.5 | 3.47 | 8.10 | 8.10 | 3.49 |
| 3 | 3.68 | 9.40 | 9.40 | 3.70 |
| 3.5 | 3.32 | 10.70 | 10.70 | 3.34 |
| 4 | 2.26 | 11.92 | 11.92 | 2.28 |
| 4.5 | 0.57 | 11.84 | 11.84 | 0.57 |
| 5 | 0.00 | 11.65 | 11.65 | 0.00 |
| 5.5 | 0.00 | 10.42 | 10.42 | 0.00 |
| 6 | 0.00 | 5.71 | 5.71 | 0.00 |
| 6.5 | 0.00 | 1.74 | 1.74 | 0.00 |
Die Abstandstabelle basiert auf folgenden Parametern:
- Wartungsfaktor: 0.80
- Notbeleuchtungsfaktor: 1.00
- Minimale Beleuchtungsstärke auf der Mittellinie: 1.00 lx
- Minimale Beleuchtungsstärke auf der halben Rettungswegbreite: 0.50 lx
- Gleichmäßigkeit auf der Mittellinie maximal 40 : 1
- Breite des Rettungsweges: 2.00 m
Berechnung basiert auf der RELUX-Onlineschnittstelle.
